Аксессуары для солнечных фотоэлектрических систем охватывают каждый компонент, кроме солнечного модуля, инвертора или батареи, но необходимый для безопасной и надежной установки. Без соответствующих аксессуаров даже панели премиум-класса могут смещаться под ветровыми нагрузками, страдать от нарушений заземления или повреждения кабеля.ЮС СТАЛЬпоставляет аксессуары, разработанные для совместимости с основными рельсовыми системами и модульными рамами, что позволяет монтажникам сократить трудозатраты и избежать модификаций на месте.

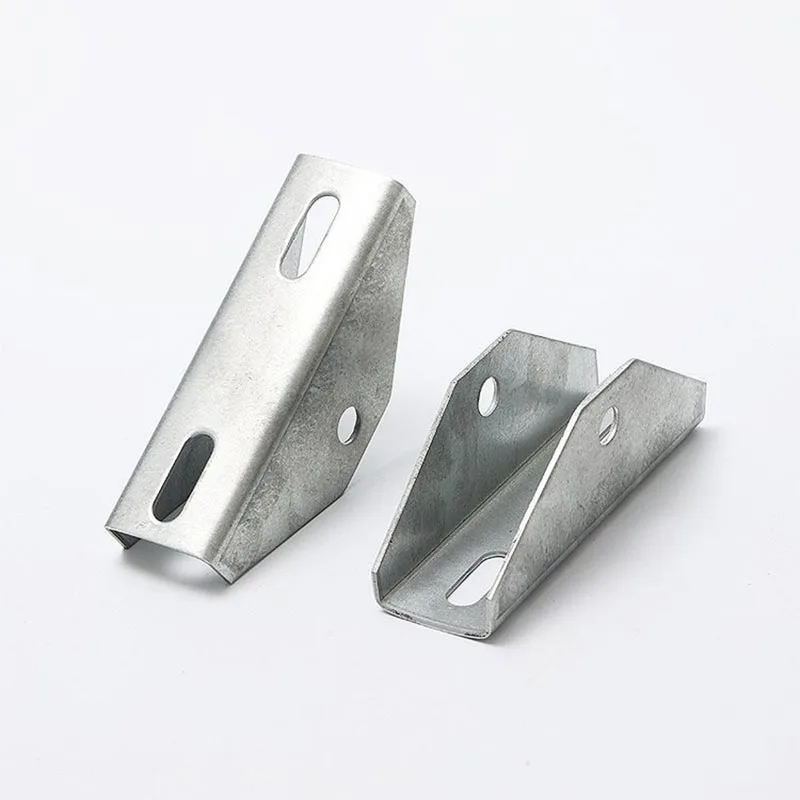

Общие категории включают средние зажимы, концевые зажимы, зажимы заземления, L-образные ножки, кровельные крюки, стыки рельсов, кабельные зажимы, соединительные перемычки и подвесные болты. Каждый предмет должен соответствовать строгим механическим и электрическим стандартам, поскольку в некоторых регионах он подвергается воздействию ультрафиолетового излучения, перепадов температуры, дождя, снега и соляного тумана. Правильный выбор солнечных фотоэлектрических аксессуаров напрямую влияет на структурную целостность и приведенную стоимость энергии.
ЮС СТАЛЬ использует производственные линии, сертифицированные по стандарту ISO 9001, и проводит внутренние испытания сырья и готовых компонентов. Бренд использует алюминиевые сплавы, такие как 6005-T5 и 6063-T6, для экструдированных направляющих и зажимов, а крепеж и заземляющее оборудование изготавливаются из нержавеющей стали или высокопрочной углеродистой стали с горячим цинкованием или цинковым покрытием. Эта комбинация обеспечивает высокую прочность на разрыв, надежное электрическое соединение и устойчивость к красной ржавчине даже в прибрежных районах.
Каждая партия солнечных фотоэлектрических аксессуаров от YS STEEL проходит проверку размеров, испытания в солевом тумане и проверку на механическую нагрузку. Компания также обеспечивает полную отслеживаемость номеров плавок сырья и отчетов о толщине покрытия, что упрощает соблюдение требований EPC-подрядчиками и владельцами проектов. Имея склады в нескольких регионах, YS STEEL сокращает время выполнения заказов и поддерживает оптовые заказы для солнечных ферм и проектов распределенной генерации.
Ниже приведены основные группы продуктов с подробными характеристиками, которые помогут инженерам и монтажникам выбрать подходящие аксессуары для своего проекта.
| Тип продукта | Код модели | Материал | Ключевые параметры | Грузоподъемность | Покрытие/Отделка | Совместимый рельс |
|---|---|---|---|---|---|---|
| Средний зажим | ЯС-МС-35 | АЛ6005-Т5 + болт SS304 | 40×35×28 мм | ≥ 4000 Н | Анодированный 15 мкм | Высота рельса 35–50 мм |
| Концевой зажим | YS-EC-40 | АЛ6005-Т5 + болт SS304 | 45×40×30 мм | ≥ 4500 Н | Анодированный 15 мкм | Высота рельса 35–50 мм |
| Зажим заземления | YS-GC-01 | SS304 + медный сплав | 24×18×12 мм | Н/Д | Естественный | Универсальный модульный каркас |
| Крыша Крюк | YS-RH-150 | СС304 | 150×60×5 мм | ≥ 800 кг | Яркая нержавеющая сталь | Стандартная L-образная ножка |
| L-фут | ЯС-ЛФ-50 | АЛ6005-Т5 | 50×50×40 мм | ≥ 600 кг | Анодированный 15 мкм | Ширина рельса 40 мм |
| Железнодорожное соединение | ЯС-РС-40 | АЛ6005-Т5 + болты СС304 | 200×38×20 мм | ≥ 4000 Н | Анодированный 15 мкм | Высота рельса 35–45 мм |
| Кабельный зажим | YS-CC-06 | УФ-ППО | 30×20×15 мм | Н/Д | Черный | Отверстие прорези 6 мм |
| Соединительная перемычка | YS-BJ-200 | Луженая медь + клеммы из нержавеющей стали 304 | Длина 200 мм, 4 мм² | Н/Д | Луженое покрытие | Кольцевая клемма М6 |
ЮС СТАЛЬ разрабатывает солнечные фотоэлектрические аксессуары, отвечающие следующим требованиям испытаний. Каждое значение представляет собой консервативный расчетный предел, позволяющий монтажникам рассчитать соответствующие коэффициенты безопасности для различных ветровых зон и снеговых нагрузок.
Разные проекты требуют разных конфигураций аксессуаров. YS STEEL предлагает специальные комплекты для обычных условий установки.
Для крыш из асфальтовой черепицы или черепицы YS STEEL рекомендует кровельные крюки из нержавеющей стали в сочетании с алюминиевыми L-образными ножками и предварительно собранными средними и концевыми зажимами. Высоту кровельного крюка следует выбирать исходя из толщины черепицы, а прокладки из EPDM предотвращают попадание воды в места крепления. Стандартные комплекты включают в себя два средних зажима и два концевых зажима на модуль, один зажим заземления на модуль и один кабельный зажим каждые 500 мм вдоль направляющей.
При установке на плоской крыше часто используются системы крепления с балластом. YS STEEL поставляет усиленные рельсы с более высоким моментом инерции и прочными зажимами, способными противостоять подъемным силам. В этих системах концевые зажимы должны быть установлены на обоих концах каждого ряда, а средние зажимы должны располагаться по центру между модулями. Рекомендуется устанавливать заземляющие перемычки между каждым третьим модулем для обеспечения непрерывного пути заземления.
Проекты коммунального масштаба требуют большого количества идентичных солнечных фотоэлектрических аксессуаров с одинаковыми допусками. YS STEEL поддерживает массовое производство с помощью автоматизированной экструзии, обработки на станках с ЧПУ и роботизированной сборки. Рельсы для наземных систем обычно имеют длину 6000 мм и имеют конструкцию с двумя пазами, что позволяет зажимам модулей и прокладке кабелей использовать один и тот же канал. Заземляющие зажимы с технологией прокалывания сокращают время установки, поскольку устраняют необходимость в отдельных наконечниках для медных проводов.
О: Для типичной установки на крыше наиболее важными аксессуарами являются кровельные крюки или Г-образные ножки, алюминиевые монтажные рейки, средние зажимы, концевые зажимы, зажимы заземления и кабельные зажимы. Крючки на крыше фиксируют систему к конструкции крыши, а направляющие обеспечивают устойчивую основу для модулей. Средние и концевые зажимы крепят панели к направляющим. Заземляющие зажимы создают электрическое соединение между корпусом модуля и направляющей, а кабельные зажимы удерживают проводники постоянного тока в порядке и защищают их от острых краев. Использование высококачественных версий этих компонентов от YS STEEL снижает риск механического движения, утечек воды и электрических неисправностей на протяжении всего срока службы системы.
О: Сначала измерьте высоту рамы вашего солнечного модуля, которая обычно составляет 30 мм, 35 мм, 40 мм или 45 мм. Зажим должен соответствовать этой высоте, чтобы верхняя губа плотно прилегала к верхней части рамы, не нависая над стеклом. Также проверьте руководство по установке производителя модуля, чтобы узнать рекомендуемую зону зажима, обычно от 200 до 500 мм от каждого угла. Промежуточные и концевые зажимы YS STEEL доступны в нескольких размерах, и на каждом корпусе зажима указана совместимая высота рамы. Если вы используете модули с более тонкими рамами в зонах с сильным ветром, выберите зажим с более широкой контактной поверхностью и используйте верхний предел крутящего момента, рекомендованный YS STEEL.
Ответ: Алюминиевые рельсы легче, их легче резать на месте и они естественным образом устойчивы к коррозии благодаря анодированному слою, что делает их идеальными для большинства жилых и коммерческих проектов. Стальные рельсы, особенно горячеоцинкованные, обладают более высокой жесткостью и иногда используются в крупных наземных сооружениях с длинными пролетами. YS STEEL в первую очередь поставляет высокопрочные алюминиевые рельсы 6005-T5, поскольку они сочетают в себе структурные характеристики и простоту обращения. Однако выбор также зависит от местных строительных норм и правил, а также ветровых и снеговых нагрузок конкретного проекта. Оба материала хорошо работают в сочетании с совместимыми зажимами и крепежами YS STEEL.
О: В большинстве систем достаточно одного заземляющего зажима на модуль, если этот зажим указан для этой цели и установлен в соответствии с инструкциями производителя. Зажим должен пробить анодированное покрытие алюминиевой рамы и создать низкоомный путь к рельсу. В некоторых проектах требуются два заземляющих зажима на модуль для резервирования или когда модули отделены от рейки изоляционными материалами. Заземляющие зажимы YS STEEL проходят испытания на поддержание контактного сопротивления ниже 0,1 Ом, но всегда проверяйте местные электротехнические нормы и правила, поскольку в некоторых юрисдикциях требуется специальный медный заземляющий проводник, даже если используются встроенные заземляющие зажимы.
О: YS STEEL рекомендует 16–20 Н·м для зажимных болтов M8 из нержавеющей стали при использовании с алюминиевыми корпусами зажимов и стандартными рамами модулей. Начните с 16 Н·м и увеличивайте только в том случае, если производитель модуля допускает более высокий крутящий момент. Превышение 20 Н·м может привести к сорванию гайки направляющего канала или деформации корпуса модуля, что может привести к аннулированию гарантии на модуль. Используйте калиброванный динамометрический ключ и повторно проверьте крутящий момент через 24 часа, особенно в установках с большой разницей температур днем и ночью.
О: Да, аксессуары YS STEEL предназначены для работы с солнечными панелями большинства основных марок, которые соответствуют стандартным размерам рамы высотой 30 мм, 35 мм, 40 мм или 45 мм. Однако всегда уточняйте требования производителя модуля к зоне зажима и толщину рамы. Средние и концевые зажимы YS STEEL имеют широкое отверстие в губках, позволяющее выдерживать толщину рамы от 0,8 мм до 3,2 мм. Для двусторонних модулей с более тонким стеклом используйте зажимы YS STEEL с резиновыми прокладками, чтобы снизить концентрацию напряжений и избежать микротрещин.
