ЮС СТАЛЬпроизводит тепличные каркасы для туннельных теплиц, многопролетных коммерческих теплиц, тенистых домиков, садовых теплиц и многотоннелей. Продукты предназначены для сокращения необходимости сверления и сварки на месте, что позволяет ускорить сборку с помощью стандартных ручных инструментов. В фитингах используется принцип зажима и болта, который обеспечивает прочное механическое сцепление без повреждения оцинкованного слоя труб.
Марка базовой стали напрямую влияет на прочность и долговечность конструкции каркаса теплицы. YS STEEL использует три основные марки стали в зависимости от типа фитинга и требуемой несущей способности.
| Марка стали | Углерод (макс.) | Марганец (макс.) | Кремний (макс.) | Фосфор (макс.) | Сера (макс.) |
|---|---|---|---|---|---|
| Q195 | 0,12% | 0,50% | 0,30% | 0,035% | 0,040% |
| Q235 | 0,22% | 1,40% | 0,35% | 0,045% | 0,050% |
| СПКК | 0,12% | 0,50% | — | 0,040% | 0,045% |
| Марка стали | Предел прочности | Предел текучести | Удлинение | Твердость |
|---|---|---|---|---|
| Q195 | 315–430 МПа | 195 МПа | ≥33% | ≤HRB 65 |
| Q235 | 370–500 МПа | 235 МПа | ≥26% | ≤HRB 75 |
| СПКК | 270–410 МПа | 140–240 МПа | ≥28% | ≤HRB 60 |
Одной из наиболее частых проблем при установке является выбор фитинга, который не соответствует реальному наружному диаметру трубы теплицы. Стандартные фитинги для каркаса теплицы YS STEEL совместимы со следующими наружными диаметрами труб.
Каждая модель фитинга имеет определенный диапазон наружного диаметра трубы. Например, к поперечному соединителю диаметром 25–32 мм можно подключить трубы диаметром как 25 мм, так и 32 мм, а фиксированный коннектор диаметром 42 мм изготавливается специально для труб диаметром 42 мм. Внутренний диаметр хомута немного больше наружного диаметра трубы, чтобы обеспечить толщину цинкования и облегчить сборку, но не настолько велик, чтобы снизить контактное давление.
| Параметр | Стандартный допуск | Прецизионный вариант |
|---|---|---|
| Совместимость труб по внешнему диаметру | ±0,5 мм | ±0,2 мм |
| Диаметр отверстия под болт | ±0,3 мм | ±0,1 мм |
| Монтажная ширина | ±0,5 мм | ±0,3 мм |
| Монтажная высота | ±0,5 мм | ±0,3 мм |
| Точность угла | ±2° | ±1° |
| Толщина стали | ±0,05 мм | ±0,03 мм |
Ассортимент арматуры для каркасов теплиц от YS STEEL разделен на восемь основных категорий. Каждая категория включает в себя несколько моделей в зависимости от размера трубы, угла наклона и отделки.
Коньковые соединители соединяют кровельные трубы на вершине теплицы. Обычно они поставляются в виде блоков с фиксированным или регулируемым углом. Стандартные углы: 45°, 60°, 90° и 120°. Корпус разъема штампован из стали Q235 и оцинкован горячим способом после сварки. Отверстия для болтов подходят для крепления M8 или M10 в зависимости от модели.
Опорные плиты передают вертикальную нагрузку каркаса теплицы на землю или бетонный фундамент. Они изготавливаются из листовой стали Q235 толщиной 2,0–3,0 мм и могут поставляться с предварительно пробитыми анкерными отверстиями для заземляющих болтов M10 или M12. Стандартные размеры опорной плиты: 100×100 мм, 120×120 мм и 150×150 мм.
Поперечные соединители соединяют две трубы, пересекающиеся под углом 90°. Они обычно используются для соединения прогонов и распорок крыши. В разъеме используется конструкция зажима, состоящая из двух частей и четырех болтов. Стандартные модели охватывают комбинации труб размером от 22×22 мм до 48×48 мм.

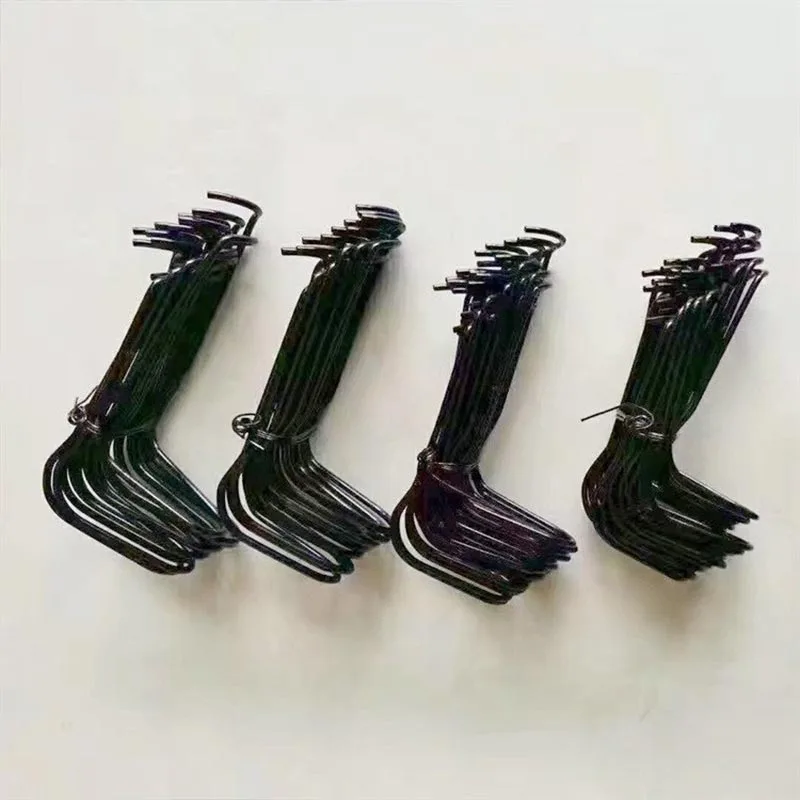

Зажимы для труб закрепляют трубы на плоских поверхностях или на других трубах. Седловидные зажимы используются для крепления прогонов к стропилам. Ширина зажима варьируется от 20 мм до 50 мм в зависимости от нагрузки. Толщина материала варьируется от 0,8 мм для седельных хомутов для легких условий эксплуатации до 1,5 мм для хомутов для конструкционных труб.
Зажимы для прогонов соединяют горизонтальные прогоны с трубами основной арки. Они позволяют осуществлять быстрый монтаж без сверления трубы. Зажим оборачивается вокруг арочной трубы и обеспечивает ровное место для прогона. Стандартные зажимы для прогонов поддерживают трубы диаметром от 25 до 50 мм.
Кронштейны желоба используются в многопролетных теплицах для поддержки профиля желоба и соединения соседних сводов крыши. Эти фитинги изготавливаются из горячеоцинкованной стали толщиной 2,0–3,0 мм и рассчитаны на высокие вертикальные нагрузки. Стандартные модели подходят для арочных труб диаметром 32, 42, 48 и 60 мм.

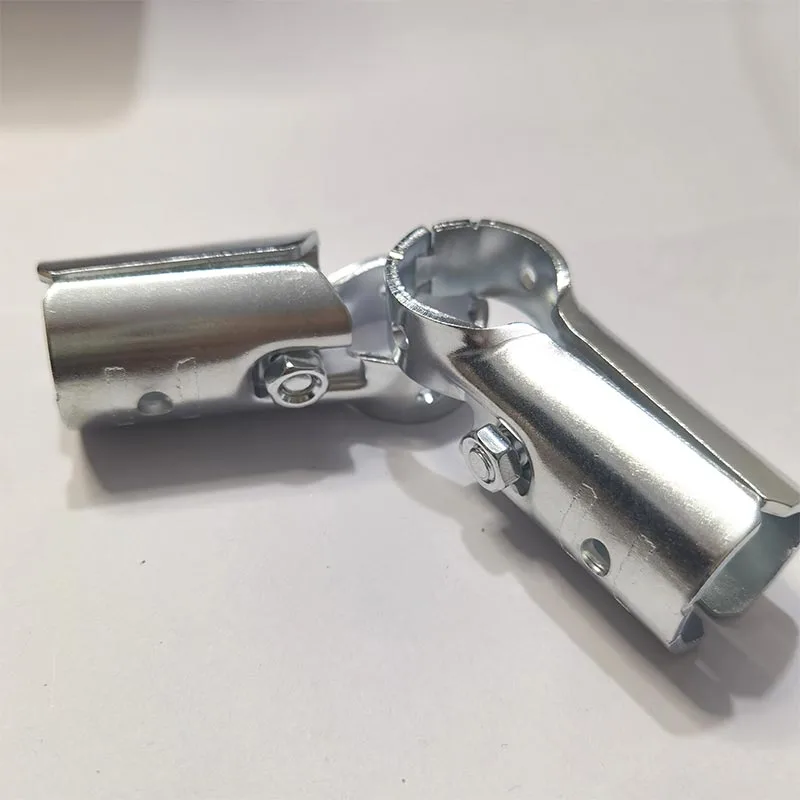

Поворотные соединения позволяют регулировать угол между двумя трубами. Они обычно используются для коленных подкосов и диагональных ветровых креплений. Шарнир может поворачиваться на угол от 0° до 180° и фиксируется в положении центральным болтом. Стандартные модели подходят для труб диаметром 22 мм, 25 мм, 32 мм, 42 мм и 48 мм.
Угловые распорки усиливают угловые соединения и препятствуют боковому смещению. Они поставляются в виде фиксированных кронштейнов под углом 45° или 90° или в виде регулируемых угловых пластин. Толщина фитинга обычно составляет 1,5–2,5 мм, он покрыт горячим цинкованием или порошковым покрытием.
| Тип фитинга | Диапазон наружного диаметра трубы | Толщина стали | Стандартный угол | Размер болта | Варианты отделки |
|---|---|---|---|---|---|
| Коньковый соединитель | 25–60 мм | 1,5–2,5 мм | 45°, 60°, 90°, 120° | М8, М10 | HDG, предварительное цинкование, порошок |
| Опорная пластина | 25–76 мм | 2,0–3,0 мм | 90° | М10, М12 | HDG, Порошок |
| Крестовый соединитель | 22–48 мм | 1,2–2,0 мм | 90° | М6, М8 | Предварительно оцинкованный, оцинкованный |
| Зажим для труб/Седло | 19–60 мм | 0,8–1,5 мм | Регулируемый | М6 | Предварительно оцинкованный, оцинкованный |
| Зажим для прогона | 25–50 мм | 1,5–2,0 мм | 90° | М8 | HDG |
| Кронштейн желоба | 32–76 мм | 2,0–3,0 мм | Переменная | М10 | HDG |
| Поворотное соединение | 22–48 мм | 1,2–2,0 мм | 0°–180° | М8 | Предварительное цинкование, HDG |
| Угловая распорка | 25–50 мм | 1,5–2,5 мм | 45°, 90° | М8 | HDG, Порошок |
В теплицах тепло и влажно, что ускоряет коррозию металлов. От обработки поверхности арматуры каркаса теплицы зависит, сколько лет конструкция останется безопасной и визуально приемлемой. YS STEEL предлагает три основных вида отделки поверхности.
Предварительно оцинкованные фитинги изготавливаются из стального листа, который оцинковывается перед штамповкой и формовкой. Слой цинка тонкий, но однородный, обычно 10–20 мкм. Эта отделка экономически эффективна и хорошо подходит для небольших теплиц, временных построек и сухого внутреннего климата. На обрезанных краях со временем может появиться легкая коррозия, которую можно подкрасить краской с высоким содержанием цинка.
Сначала формуют горячеоцинкованные фитинги, а затем погружают в расплавленный цинк. Получаемый слой цинка имеет толщину 40–85 мкм и покрывает все поверхности, включая кромки и места сварки. Это рекомендуемая отделка для коммерческих теплиц, прибрежных районов, регионов с высокой влажностью и любых конструкций, срок службы которых ожидается более 10 лет. Матово-серая поверхность также обеспечивает превосходную стойкость к истиранию во время транспортировки и установки.
Порошковое покрытие наносится на предварительно оцинкованную или оцинкованную основу. Слой полиэфирного порошка имеет толщину 80–120 мкм и доступен в зеленом, черном, сером цветах и цветах RAL по индивидуальному заказу. Каркасы теплиц с порошковым покрытием используются в розничных садовых центрах, выставочных теплицах и жилых домах, где внешний вид так же важен, как и функциональность.
| Тип отделки | Толщина покрытия | Устойчивость к солевому туману | Защита края | Варианты цвета | Рекомендуемая среда |
|---|---|---|---|---|---|
| предварительно оцинкованный | 10–20 мкм | 120–200 часов | Бедный | Только серебро | Сухая внутренняя теплица для хобби |
| Горячая оцинковка | 40–85 мкм | 500–1000 часов | Отличный | Матовый серый | Прибрежный, коммерческий, высокая влажность |
| Порошковое покрытие | 80–120 мкм | 300–600 часов | Умеренный | Зеленый, черный, серый, по индивидуальному заказу RAL | Торговые, жилые, эстетические проекты |
Грузоподъемность арматуры каркаса теплицы не является единой фиксированной величиной. Это зависит от типа фитинга, толщины стали, марки болта, диаметра трубы и геометрии рамы. YS STEEL предоставляет инженерные рекомендации, основанные на распространенных конструкциях теплиц.
Для регионов с сильным ветром и сильным снегом конструкция рамы должна включать диагональные распорки, уменьшенное расстояние между креплениями и дополнительные точки крепления. Инженеры YS STEEL могут просмотреть чертежи рамы и предоставить конкретные рекомендации по установке при скорости ветра до 160 км/ч и снеговой нагрузке до 75 кг/м².
Большинство деталей каркаса теплицы от YS STEEL поставляются с соответствующими болтами, гайками и шайбами. Класс крепления соответствует классу нагрузки фитинга.
| Размер болта | Шаг резьбы | Стандартный класс | Высокопрочный вариант | Рекомендуемый крутящий момент |
|---|---|---|---|---|
| М6 | 1,0 мм | 4,8, 6,8 | 8.8 | 10–15 Н·м |
| М8 | 1,25 мм | 4,8, 6,8 | 8.8 | 20–30 Н·м |
| М10 | 1,5 мм | 6.8 | 8.8 | 35–50 Н·м |
| М12 | 1,75 мм | 6.8 | 8.8 | 55–75 Н·м |
Каждая партия каркаса теплицы перед отправкой проходит документированный процесс контроля качества. Поток контроля качества включает следующие точки проверки.
Каждая поставка включает подробный отчет об инспекции и сертификат на материал по запросу. YS STEEL имеет сертификат ISO 9001 по управлению качеством и может обеспечить стороннюю проверку SGS, BV или TUV для крупных заказов.
Правильная установка имеет важное значение для долгосрочной стабильности рамы. Следующие профессиональные рекомендации помогут строителям теплиц избежать наиболее распространенных ошибок при сборке.
Каркасы теплиц YS STEEL используются в широком спектре защищенных сельскохозяйственных и садовых сооружений.
Стандартные фитинги каркаса теплицы поддерживают трубы с внешним диаметром от 19 мм до 76 мм. Наиболее часто используемые размеры для строительства теплиц — 25 мм, 32 мм, 42 мм и 48 мм. Каждая модель фитинга имеет определенный диапазон наружного диаметра трубы, указанный в спецификации продукта. Для труб нестандартных размеров YS STEEL может разработать специальную оснастку и изготовить совместимые фитинги в течение 30–45 дней в зависимости от сложности конструкции.
Предварительно оцинкованные фитинги изготавливаются из стального листа, который оцинковывается перед формовкой. Они имеют более тонкий слой цинка (10–20 мкм) и лучше всего подходят для небольших теплиц, временных построек и засушливых внутренних территорий. Сначала формуют горячеоцинкованные фитинги, а затем погружают их в расплавленный цинк, создавая покрытие толщиной 40–85 мкм, которое покрывает все края и точки сварки. Для коммерческих теплиц, прибрежных регионов, помещений с высокой влажностью или любых конструкций, срок службы которых ожидается более 10 лет, горячеоцинкованная арматура является более надежным долгосрочным выбором.
Да, если внешний диаметр трубы соответствует размеру фитинга. Фитинги предназначены в первую очередь для стальных труб, но они могут зажимать трубы из ПВХ или алюминия, если толщина стенки достаточна для выдерживания сжатия болтов. Для тонкостенного алюминия используйте меньший момент затяжки или вставьте резиновую втулку, чтобы предотвратить деформацию трубы. Всегда проверяйте фактический наружный диаметр трубы перед заказом, поскольку номинальные размеры труб из ПВХ часто отличаются от стандартов наружного диаметра стальных труб.
В большинстве случаев да. Фитинги каркаса теплицы YS STEEL соответствуют общим стандартам внешнего диаметра труб, используемым производителями комплектов для теплиц по всему миру. Однако форма фитингов, расстояние между отверстиями для болтов и ширина зажимов могут различаться в зависимости от бренда. Перед заказом поделитесь существующим диаметром трубы, чертежами рамы и фотографиями оригинальных фитингов. YS STEEL может подтвердить совместимость или предложить эквивалентную модель из стандартного ассортимента.
Для стандартных каркасов теплиц минимальный объем заказа составляет 500 штук на модель. Принимаются заказы смешанных моделей в полных коробках. Образцы заказов от 5 до 20 штук доступны для тестирования и проверки размеров. Стандартное время производства составляет 15–25 дней после подтверждения депозита. Нестандартные размеры, специальные покрытия или частная упаковка могут увеличить время выполнения заказа до 30–45 дней в зависимости от объема заказа и требований к инструментам.
Большинство элементов каркаса теплицы YS STEEL поставляются в комплекте с соответствующими болтами, гайками и шайбами, если клиент не указал иное. Стандартные классы болтов — 4,8 и 6,8, а для соединений коньков и желобов, выдерживающих большие нагрузки, доступен болт класса 8,8. Крепежи из нержавеющей стали и нестандартные типы резьбы оцениваются отдельно. Если вы предпочитаете приобретать крепежные детали на месте, фитинги также могут поставляться без крепежа.
